Hochgeschwindigkeits-Ordner mit vierfacher Verriegelung an der Unterseite

Der Hochgeschwindigkeits-Fachordner mit vierfacher Verriegelung ist eine vielseitige und effiziente Maschine, die für die Herstellung verschiedener Kastentypen entwickelt wurde, darunter geradlinige Kästen, Unterverriegelungskästen sowie 4- und 6-Eckkästen. Mit sieben Funktionskombinationen gewährleistet diese Maschine Präzision, Stabilität und Flexibilität während des gesamten Falt- und Klebevorgangs.

ZURÜCK:Multifunktionaler, robuster, zweifach gefalteter OrdnerkleberWEITER:No next product
  • Hochgeschwindigkeits-Ordner mit vierfacher Verriegelung an der Unterseite
Funktionen

Kurze Einführung in die Maschine:

Der multifunktionale intelligente Ordner-Gluer ist mit "Effizienz + Präzision" im Kern gestaltet. Ausgestattet mit einem professionellen Servoantriebssystem sorgt es nicht nur für einen stabilen und präzisen Betrieb, sondern bietet auch eine flexible Anpassung an die Herstellung verschiedener Kartongrößen. Es kann gängige Kastenformen wie geradlinige Kästen, Kästen mit Hakenboden und sechseckige Kästen verarbeiten. Seine fertigen Produkte werden häufig in der Verpackungsproduktion für die Pharma-, Kosmetik- und Lebensmittelindustrie verwendet und erfüllen die maßgeschneiderten Bedürfnisse verschiedener Branchen.

Um Produktionsschmerzpunkte wie häufige Auftragsänderungen und Schwierigkeiten bei der Reaktion auf dringende Bestellungen zu beheben, unterstützt die Maschine eine optionale intelligente Maschinenanpassungsfunktion mit einem Klick. Dadurch entfallen manuelle Anpassungen und die Produktionsparameter werden automatisch an unterschiedliche Kartongrößen angepasst, wodurch die Bestellumstellungszeit erheblich verkürzt wird. Ob es sich um kleine Bestellungen mit mehreren Chargen, schnelle Bestellungen, dringende Aufgaben oder häufige Änderungen des Boxformats handelt, die Maschine kann schnell reagieren, unproduktive Ausfallzeiten minimieren und die Gesamtauslastung der Ausrüstung verbessern. Mit seiner stabilen und präzisen Betriebsleistung kann der Ordnerkleber Unternehmen dabei helfen, die Produktionsflexibilität (unter Berücksichtigung mehrerer Produktkategorien) deutlich zu verbessern und die Auftragslieferung zu beschleunigen. Gleichzeitig reduziert er versteckte Kosten, die durch manuelle Debugging-Fehler und Ausfallzeiten verursacht werden, und bietet so eine effiziente und zuverlässige Lösung für die Verpackungsproduktion.

Maschinenmerkmale:

1. Anwendbar auf die Herstellung verschiedener Kastentypen (gerade Kisten, Hakenbodenkisten und sechseckige Kisten), um den Verpackungsanforderungen verschiedener Märkte gerecht zu werden;

2. Alle Getriebelager in der gesamten Maschine werden im Temperaturdifferenz-Montageverfahren zusammengebaut, was zu einer präziseren Übertragung und einer längeren Lebensdauer führt;

3. Es ist für eine Vielzahl von Kartons bis zu 800 g/m2 geeignet;

4. Die Maschine nutzt Vollservomotoren, um eine hohe Produktionseffizienz und Betriebsstabilität zu gewährleisten;

5. Es sind universelle Tools integriert, die die Installation und Fehlerbehebung der gesamten Maschine mit einem einzigen Tool ermöglichen und so die Anpassung und Installation der Maschine einfacher und bequemer machen

6. Alle sechseckigen Stahlantriebswellen der gesamten Maschine werden von hochfesten Kunststoffbausätzen angetrieben, um den Betriebslärm geringer zu machen als bei anderen Maschinen auf dem Markt und so eine komfortable Produktionsumgebung zu gewährleisten.

Technische Parameter:

Modell CW-G-650PC CW-G-1100PC CW-G-1100PC
Anwendbares Papier Karton Karton Karton
Kartondicke 200-800g 200-800g 200-800g
Papierzufuhrmethode Automatische kontinuierliche Zuführung Automatische kontinuierliche Zuführung Automatische kontinuierliche Zuführung
Max.Box Klebegeschwindigkeit 400 m/min 400 m/min 400 m/min
Verfügbare Produkttypen und -größen Siehe das Box-Layout unten Siehe das Box-Layout unten Siehe das Box-Layout unten
Maschinenabmessungen Etwa 14,4×1,5×1,65 Meter (L×W×H) Etwa 16,4×1,7×1,65 Meter (L×W×H) Etwa 17,5×2,0×1,65 Meter (L×W×H)
Klebetyp Weißer Latex Weißer Latex Weißer Latex
Gesamtgewicht (ca.) 6,4T 7,4T 8,0T
Erforderliche Leistung 21,5 KW 25,5 KW 25,5 KW
Luftdruck 6Bar 6Bar 6Bar
Luftverbrauch 10 m3/h 10 m3/h 10 m3/h

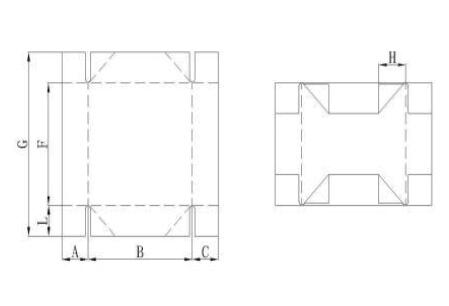

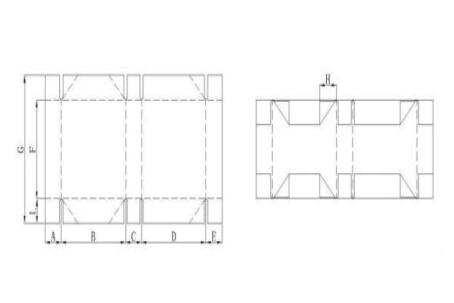

Box-Erweiterungsdiagramm:

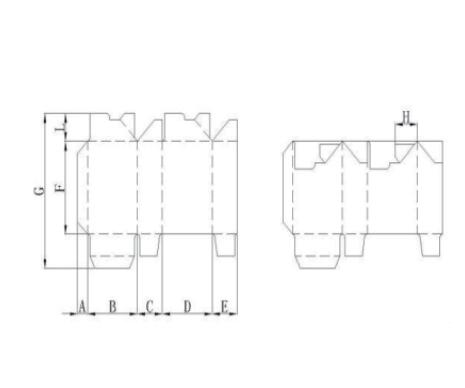

Untere Verriegelungsbox
Modell 650 800 1100
A+B+C+D+E 130-650  140-800 140-1100
E 20-300 20-300 20-300
F 70-800 70-800 70-800
G(Max) 75-800 75-800 75-800
H(Min) 25 25 25
D+E 68-320 68-380 68-380
L 30-100

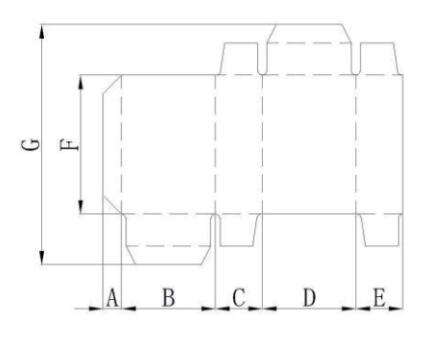

Gerade Linienbox

Modell 650 800 1100
A+B+C+D+E 130-650  140-800 140-1100
E 20-300 20-300 20-300
F 70-800 70-800 70-800
G 75-800 75-800 75-800
D+E 68-320 68-320 68-320
A (MIN) 10 10 10

Maschinendetails:

Autofeed-Abschnitt

1. Jeder Satz Führungsplatten kann horizontal eingestellt werden und geprägte angetriebene Führungsrollen führen den Papierzufuhrriemen.

2. Die linken und rechten Seitenleitbleche gewährleisten eine vertikale Papierlieferung.

3. Der Papierzufuhrabschnitt ist mit zwei Papierzufuhrmessern ausgestattet, die eine asymmetrische Längenanpassung basierend auf der Probe ermöglichen.

4. Die Gesamtkoordination gewährleistet eine schnelle, einfache, kontinuierliche und genaue Papierzufuhr.

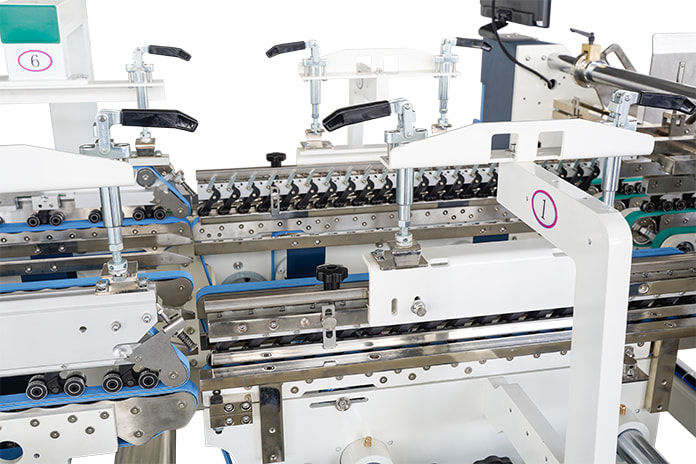

Automatische Kalibrierung

1. Besteht aus zwei Sätzen von Führungsplatten;

2. Jeder Satz Führungsplatten ist mit einem verstellbaren Neigungsgurt ausgestattet;

3. Der Obergurt verfügt über eine Reihe einstellbarer Drucklager;

4. Es kann Fehler bei der Kartonparallelität korrigieren und so sicherstellen, dass das Papier parallel zur nächsten Station zugeführt wird.

Vorfaltabschnitt

1. Der vordere Teil ist auf der linken Seite mit einem Vorfaltmesser ausgestattet.

2. Es kann die erste Zeile der Box um 180 Grad vorfalten.

3. Die rechte Seite ist mit einer Bandförderer-Vorfaltvorrichtung ausgestattet.

4. Es kann die dritte Zeile der Box um 160 Grad vorfalten.

5. Es erleichtert das Öffnen der Box.

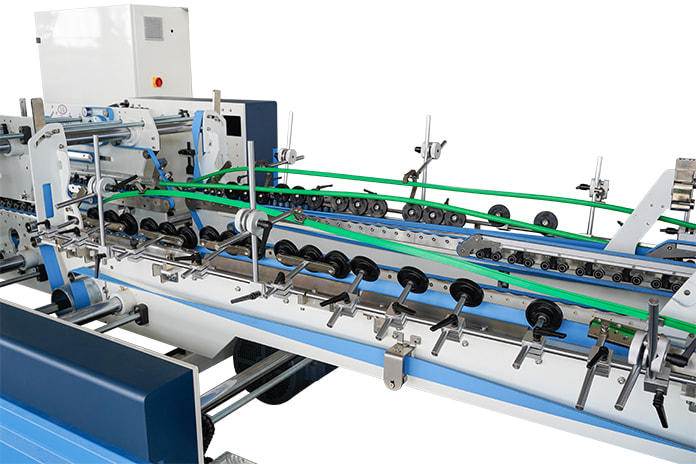

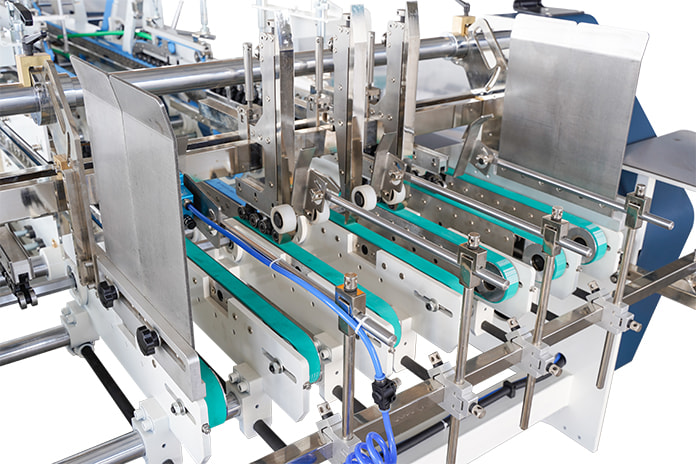

Hauptfaltabschnitt
1. Dieser Faltabschnitt verwendet eine Kombination aus einem unteren Riemen und einem gebogenen Riemen.

2. Die zweite Faltlinie auf beiden Seiten beträgt 180 Grad und die vierte Faltlinie ist bei 180 Grad vollständig integriert.

3. Der automatische Bandzuführer sorgt für ein reibungsloseres Falten des Kartons.

4. Die Geschwindigkeit der linken und rechten Biegegurte wird je nach Position angepasst, wodurch ein präziseres Falten gewährleistet wird.

5. Eine versteckte Mittelplatte sorgt für einen sorgenfreien Wechsel zwischen großen und kleinen Kartons (optional).

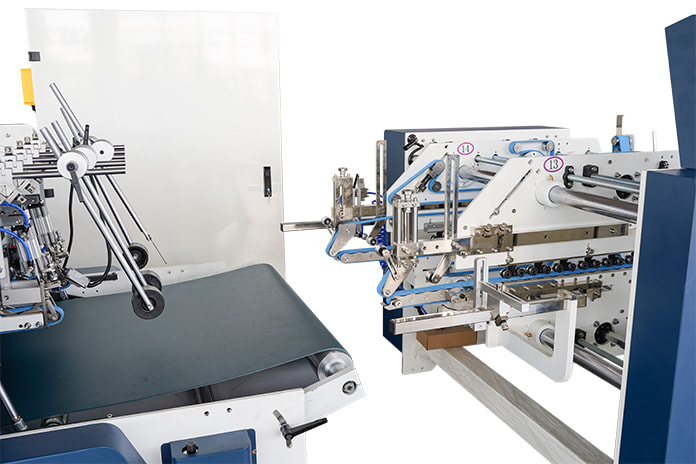

Abschnitt Druckübertragung
1. Vier Bänder transportieren die Kisten mithilfe von zwei Sätzen Führungsplatten nach oben und unten.

2. Ausgestattet mit einem fotoelektrischen Zählgerät steuert der Zähler einen pneumatischen Zylinder, der die Kästchen zur Identifizierung auswirft.

3. Die oberen und unteren Halterungen werden einzeln angetrieben, was eine individuelle Längenverstellung erleichtert.

4. Ausgestattet mit einem automatischen Riemenspannungseinstellsystem.

Durch die kontinuierliche automatische Ansammlung von Kisten wird sichergestellt, dass die Kisten sauber und in einem gleichmäßigen Rhythmus in den Förderabschnitt gelangen.

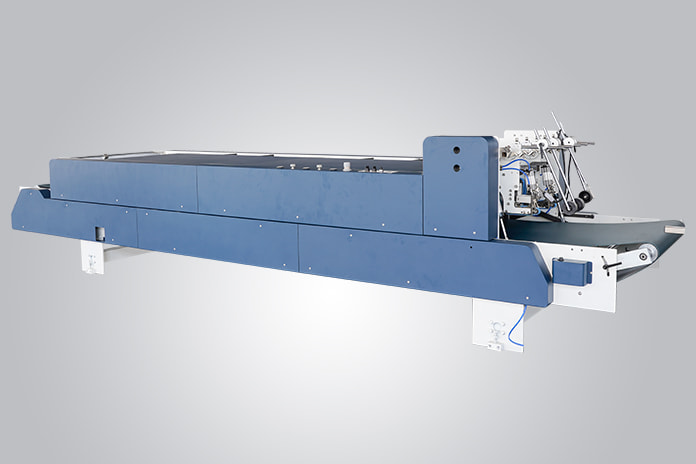

Förderplattform

1. Verwendet ein unabhängiges, weiches Schwammband, das Schäden an fertigen Produkten verhindert und so eine reibungslose Förderung und hervorragende Qualität gewährleistet.

2. Die gesamte Fördereinheit kann vorwärts und rückwärts bewegt werden.

3. Die Fördergeschwindigkeit wird automatisch basierend auf der Drehzahl der Hauptmaschine und dem fotoelektrischen Regler angepasst.

4. Manuelle Bedienung und Geschwindigkeit sind ebenfalls verfügbar.

5. Optionale Andockfunktion sorgt für einen glatteren Boden für Kartons. (optional).

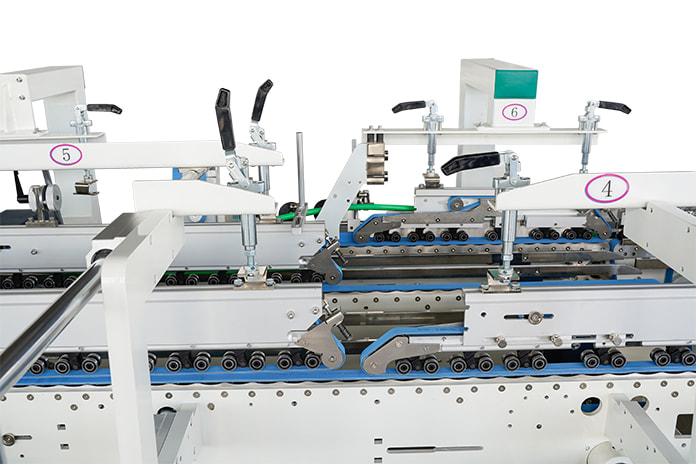

Unteres Schloss

1. Besteht aus drei Sätzen Führungsplatten.

2. Die linken und rechten Führungsplatten sind mit segmentierten oberen Aluminiumaufhängern ausgestattet, was die Faltfähigkeiten der Maschine verbessert und eine Vielzahl komplexer Kastenformen effektiv handhabt.

3. Dieser Bereich ermöglicht in Kombination mit der Hakenbodenbaugruppe und der Aluminium-Schiebehülse ein verriegelbares Zusammenklappen des Hakenbodenkastens.

Optionale Funktion:

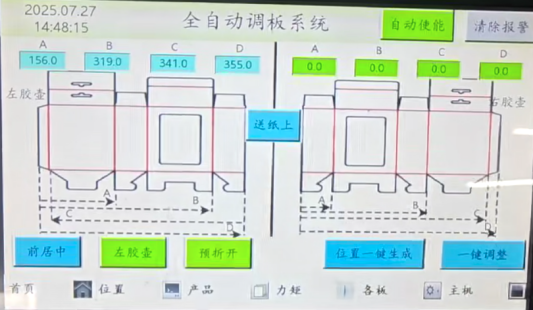

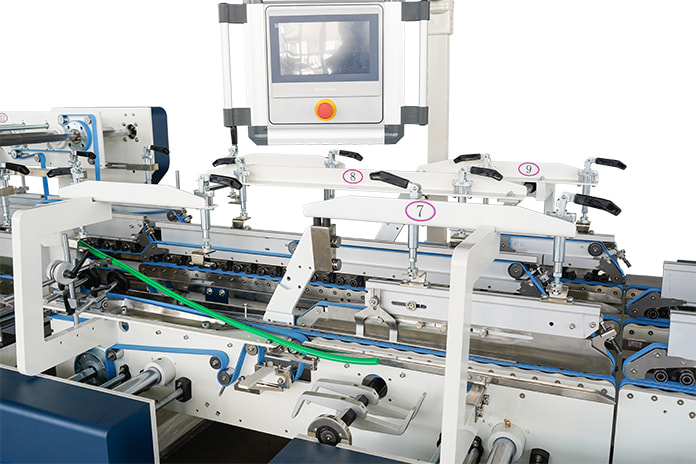

One-Touch-Maschineneinstellung

Die One-Touch-Maschinenanpassung in Kombination mit einer QR-Code-Scanfunktion macht Auftragsänderungsvorgänge intelligenter. Die One-Touch-Maschineneinstellung passt die Parameter automatisch über das gesamte Servosystem an und schließt Komponentenanpassungen schnell ab.

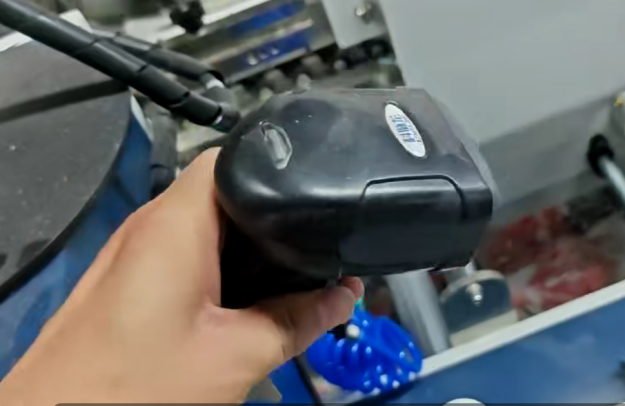

Die QR-Code-Scanfunktion scannt den Bestell-QR-Code, um direkt auf die voreingestellten Parameter für den entsprechenden Boxtyp zuzugreifen, wodurch manuelle Auswahlschritte entfallen.

Diese Doppelfunktion verkürzt die Auftragsumstellungszeit weiter, reduziert manuelle Eingriffe und passt sich an Hochfrequenzaufträge mit mehreren Kategorien an, wodurch eine effiziente und genaue Produktion gewährleistet und die flexiblen Produktionskapazitäten erheblich verbessert werden 6. Zur Einstellung des Papierzufuhrabstands ist ein unabhängiger Servo installiert.

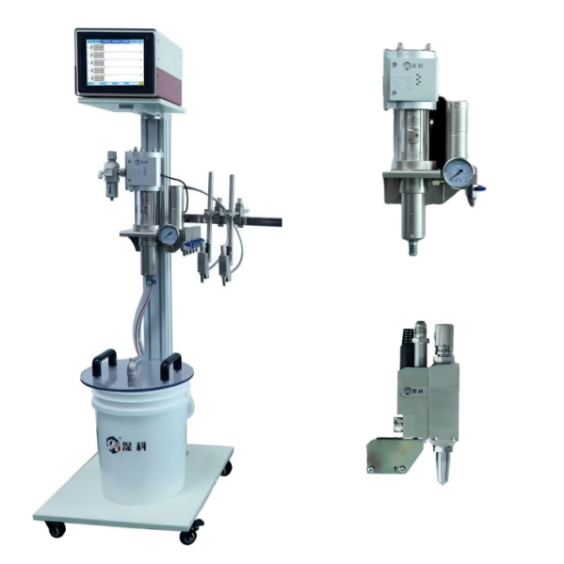

Klebesprühsystem

Bei unregelmäßigen Kartons ist ein zusätzliches Sprühsystem erforderlich. Ausgestattet mit drei Spritzpistolen erleichtert es die Herstellung verschiedener Spezialkästen und ermöglicht präzises Leimspritzen mit Geschwindigkeiten bis zu 300 m/min. (Hinweis: Optional je nach Kundenbestellung).

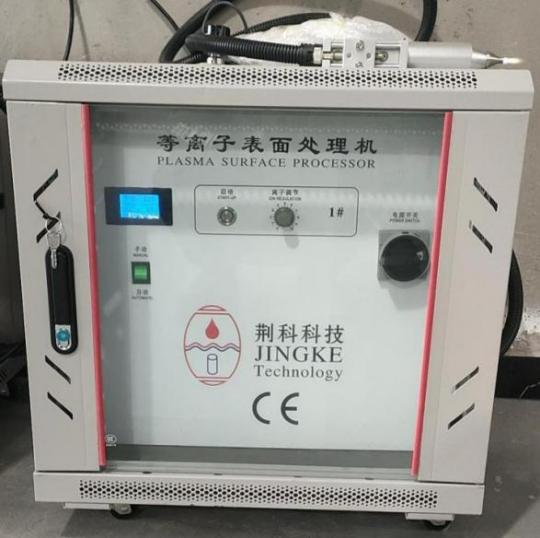

Plasmaoberflächenbehandlung

Die Plasmabehandlung der Klebeoberfläche von Karton entfernt Öl und Staub, aktiviert Oberflächenmoleküle und verbessert die Klebehaftung. Es eignet sich besonders für schwer zu verbindende Materialien wie Laminate und UV-beständige Materialien.

Der Behandlungsprozess ist schnell und effizient, beschädigt den Karton nicht, reduziert Delaminationen, gewährleistet sicheres Kleben und eignet sich für die Herstellung verschiedener hochpräziser Kastenformen.

Garantie und Kundendienst:

1. Garantiezeit: Der Verkäufer gewährt eine 12-monatige kostenlose Garantiezeit (das Startdatum hängt vom Lieferdatum ab) und die Garantieartikel, einschließlich der Elektrogeräte in der elektrischen Steuerbox und der Gürtel der Importmarke, können ein Jahr lang garantiert werden. Teile, bei denen während der Garantiezeit Qualitätsprobleme festgestellt wurden, können kostenlos ausgetauscht werden, die Fracht muss jedoch vom Käufer getragen werden. Normale Abnutzung und empfindliche Teile fallen nicht unter die Garantie.
2. Außerhalb der Garantiezeit: Der Verkäufer verspricht lebenslange Wartung, lebenslange Ersatzteilversorgung und lebenslangen technischen Support. Die Ersatzteile und die Fracht werden gegebenenfalls entsprechend dem Marktpreis berechnet.
3. Anmerkung: Ändert der Käufer die Struktur, Konfiguration und Funktion der Maschine privat ohne schriftliche Zustimmung des Verkäufers, so sind die vom Käufer verursachten Qualitätsprobleme und Folgen voll verantwortlich, und der Garantieservice wird automatisch beendet.
4. Informationen zu Installation und Schulung: Der Verkäufer kann der Fabrik des Käufers einen Ingenieur für Installations- und Schulungsarbeiten zur Verfügung stellen. Der Standort befindet sich in der Werkstatt des Käufers. Der Käufer muss für die Visumgebühr des Ingenieurs des Verkäufers, Hin- und Rückflugtickets und andere Transportkosten, die Verpflegungs- und Unterbringungskosten des Ingenieurs sowie das Gehalt des Ingenieurs von 150 US-Dollar/Tag verantwortlich sein. Die für die Installation und Schulung erforderlichen Trägermaterialien (wie Stromversorgung, Luftquelle, Materialien, Drähte, Luftleitungen usw.) müssen vom Käufer vorbereitet werden.



FAQ

F: Sind Sie ein Handelsunternehmen oder ein Hersteller?

Wir sind ein ISO9001:2015- und CE-zertifizierter Hersteller mit eigener Fabrik und eigenem Personal.

F: Welche Arten von Maschinen produzieren Sie?

Wir bieten verschiedene Arten von Ordnergluer-Maschinen an, darunter Modelle, die auf verschiedene Kastentypen wie Karton- und Wellpappkartons zugeschnitten sind.

F: Wo befindet sich Ihre Fabrik? Wie kann ich vorbeikommen?

Unsere Fabrik befindet sich in der Stadt Wenzhou, Provinz Zhejiang, China. Der nächstgelegene Flughafen ist der internationale Flughafen Wenzhou Longwan, etwa 40 Autominuten von unserer Fabrik entfernt.

F: Was’ist das der Preis?

Es hängt vom jeweiligen Modell und der Konfiguration ab. Bitte geben Sie die Spezifikationen für den Boxtyp und die Größe an, damit wir ein genaues Angebot oder einen Vorschlag unterbreiten können.

F: Wie bezahle ich meine Bestellung?

Normalerweise akzeptieren wir T/T (30 % Anzahlung vor Produktion und der Restbetrag vor Versand). Wir können aber auch andere Zahlungsmethoden wie L/C, Kreditkarte nach Ihren Wünschen akzeptieren.

F: Wie hoch ist Ihre Mindestbestellmenge?

1 Satz.

F: Wie lange dauert die Lieferung?

Es dauert etwa 30 Tage, bis eine Bestellung abgeschlossen ist. Die genaue Uhrzeit richtet sich jedoch nach der tatsächlichen Situation.

F: Wie stellen Sie Qualität sicher und bieten Kundendienst?

Qualität hat für uns oberste Priorität. Alle Maschinen werden vor der Auslieferung streng geprüft. Wir bieten eine einjährige Garantie und bieten umfassenden Kundendienst und technischen Support. Sollten Probleme auftreten, kontaktieren Sie uns bitte umgehend und wir helfen Ihnen bei der Lösung.

F: Bieten Sie Installations- und Personalschulungsdienste an?

Sicherlich. Unser Kundendienst umfasst eine professionelle Installation vor Ort und eine umfassende Schulung des Personals durch unsere erfahrenen Ingenieure. Um einen reibungslosen Ablauf zu gewährleisten, bitten wir den Käufer, die mit der Reise des Ingenieurs verbundenen Kosten zu übernehmen, einschließlich Hin- und Rückflug, Unterkunft vor Ort und Tagesgehalt.

Um sicherzustellen, dass Sie kontinuierliche Unterstützung erhalten, steht Ihnen unser Vertriebsteam jederzeit zur Verfügung, um während der gesamten Lebensdauer Ihrer CENWAN-Ausrüstung Lehrvideokonferenzen mit unseren Ingenieuren zu vereinbaren. Dieser umfassende technische Support umfasst Live-Übertragungen aus unserer Einrichtung und Zugriff auf detaillierte Videoaufzeichnungen.
